Equipamentos industriais - Bancada torciométrica

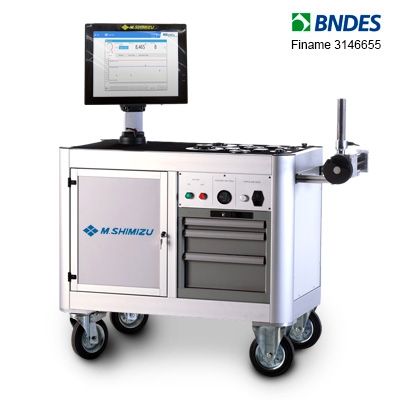

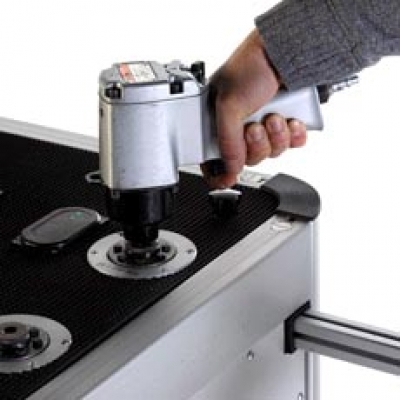

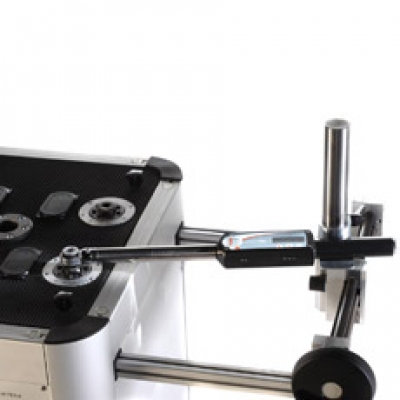

A Bancada Torciométrica M.Shimizu foi projetada para verificar todas as ferramentas de uma linha de montagem (ferramentas eletrônicas, pneumáticas, hidropneumáticas, à bateria e torquímetros) e realizar cálculos estatísticos incluindo Cm e Cmk.
Equipada com transdutores estáticos e simuladores mecânicos de junta.
Todas as operações podem ser administradas por PC equipado com o software MSqnet QA que gerencia funções e resultados.
É possível também visualizar a curva de simulação em torque/ângulo* e torque/tempo, agrupar curvas, aplicar zoom nas visualizações e exportá-las para o formato pdf.
Estrutura modular em alumínio.

Características da bancada

Autonomia para uso industrial, com carregador automático de bateria 220 VAC 50 ~ 60Hz;
Gavetas com Kit acessórios / adaptadores;

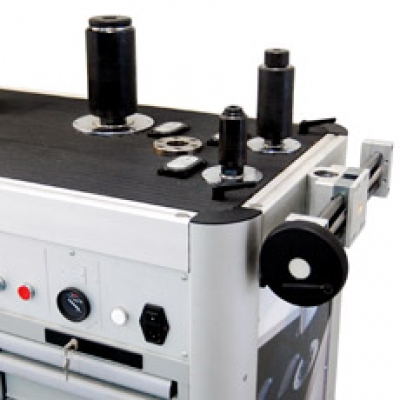

Transdutores estáticos de nova geração completos com simuladores de junta mecânico;
Precisão de medida de ângulo: +-1% de 360º;
Documentação completa em português com certificado de calibração M.Shimizu em acordo com a norma ISO 17025;
Opcionalmente podemos ofertar nossa linha de transdutores de torque (pag. 7) para complemento das funções da bancada.

Configuração básica

• PC industrial All-in-One;
• Plataforma Windows;
• Cartão Ethernet incorporado: 10/100 Mbps;
• Portas de comunicação padrão (USB, RS232, etc.);
• Display gráfico colorido de 15”, opcionalmente pode ser ofertado com tela sensível ao toque;
• Teclado e mouse;
• Entrada suplementar para transdutores externos;

Software MSqnet

• Administração de usuários com diferentes níveis de acesso;
• Administração de dados de fabricantes;
• Modelos de ferramentas;
• Classes de tolerância;
• Diversas unidades de leitura de torque, entre as principais: Nm, Kgf.m, Lb.ft;
• Gestão de operações com estrutura em forma de organograma, possibilitando a criação de subtítulos;
• Apresentação de resultados de ensaios com diversos gráficos para análise estatística e exportação de dados nos formatos CSV e PDF.
